Более подробная техническая информация в каталоге компании Пневмоцилиндры серии SG

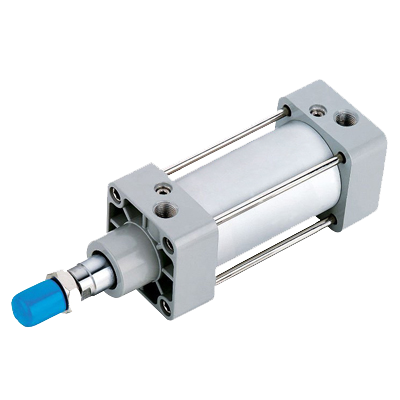

Пневмоцилиндры серии SG - это пневмоцилиндры эконом серии, исполняются по стандарту ISO6431. Пневмоцилиндры серии SG поставляются в трех основных исполнениях: двустороннего действия с односторонним штоком, двустороннего действия с проходным штоком и регулировкой хода. Стандартные цилиндры поставляются с диаметром от 160 до 320 мм и ходом до 2000мм.
Пример заказа пневмоцилиндра серии SG
Инженеры технической группы помогут Вам правильно подобрать оборудование
отправить заявку
 |
SC- | SG- | 160x | 100 | -S |
| 1 | 2 | 3 | 4 | 5 | |
| 1- | Пневмоцилиндр | ||||
| 2- | SG- Цилиндр двухстороннего действия с односторонним штоком | ||||
| SGD-Цмлмндр двухстороннего действия с проходным штоком | |||||
| 3- | Диаметр поршня - от 160 до 320 мм | ||||
| 4- | Ход цилиндра, мм | ||||
| 5- | Наличие магнита на поршне. | ||||
| S- магнит на поршне, шток стандартный | |||||
| SR- магнит на поршне, шток нержавеющая сталь | |||||
| R- без магнита, шток нержавеющая сталь | |||||
| Технические характеристики пневмоцилиндров серии SG | ||||
| Диаметр,мм | 160 | 200 | 250 | 320 |
| Действие | Двустороннее | |||
| Рабочая среда | Воздух (после фильтра 40мкм) | |||
| Диапазон рабочего давления | 1~9Бар | |||
| Макс. входное давление | 13,5Бар | |||
| Присоединительная резьба | G3/4 | G1 | ||
| Диапазон рабочих температур | -5~70 °C | |||
| Демпфирование,мм | 36 | 55 | 60 | |
| Максимальная длинна хода,мм | 2000 | |||
| Тип магнитного датчика | CS1-U | |||
