Более подробная техническая информация в каталоге компании Общая техническая информация о пневмораспределителях серии D
или по телефонам: +7-495-943-78-72

                   GSM: +7-926-004-01-60

                 e-mail: specialistpodolsk@gmail.com


Пневмораспределители золотникового типа серии D поставляются в трех исполнениях: 3/2, 5/2 и 5/3 с электропневматическим (пилотным) и пневматическим управлением (непосредственным). Имеют присоединительные резьбы G1/4" и G3/8". Пропускная способность до 2500 Нл/мин. Распределители данной серии могут монтироваться индивидуально и группами на плите.

Инженеры технической группы помогут Вам правильно подобрать оборудование
Отправить заявку

Пример заказа пневмораспределителя серии D
  SV-D-ES-52-08-V-AC220V
Пневмораспределители серии D SV -D- ES -52 -08 -V- AC220V
1 2 3 4 5 6 7
1- Пневмораспределитель
2- D- Серия. D-Стандартное исполнение. DN- исполнение NAMUR
3-

EE- двухстороннее ЭМУ

ES- одностороннее ЭМУ, пружинный возврат

АА- двухстороннее пневмоуправление

AS- одностороннее пневмоуправление, пружинный возврат

4-

Линии/Позиции

32NO (NC)- трехлинейный двухпозиционный нормально открытый (нормально закрытый)

52 - Пятилинейный двухпозиционный пневмораспределитель

53С - Пятилинейный трехпозиционный пневмораспределитель с закрытым центром

53E - Пятилинейный трехпозиционный пневмораспределитель с открытым центром

53P - Пятилинейный трехпозиционный пневмораспределитель с подачей воздуха на оба выхода

5- Присоединительная резьба: 08-G1/4; 10-G3/8
6-

Пусто - Кольцевые уплотнения смонтированы на золотнике пневмораспределителя

V - уплотнения смонтированы в корпусе пневмораспределителя

7- Напряжение питания: DC12V, 24V; AC24V, 110V, 220V (коннектор со светодиодом)

Технические характеристики пневмораспределителей серии D
Модель D-ES-52-08 D-EE-52-08 D-EE-53C-08 D-EE-53E-08 D-EE-53P-08 D-ES-52-10 D-EE-52-10 D-EE-53C-10 D-EE-53E-10 D-EE-53P-10
D-AS-52-08 D-AA-52-08 D-AA-53C-08 D-AA-53E-08 D-AA-53P-08 D-AS-52-10 D-AA-52-10 D-AA-53C-10 D-AA-53E-10 D-AA-53P-10
Количество линий/позиций 5/2 5/3 5/2 5/3
Эффективная площадь сечения 25мм.кв.(CV=1.39) 18мм.кв. (CV=1.00) 30мм.кв. (CV=1.67) 18мм. кв. (CV=1.00)
Модель D-ES-32-08 D-EE-32-08 D-AS-32-08 D-AA-32-08 D-ES-32-10 D-EE-32-10 D-AS-32-10 D-AA-32-10
Количество линий/позиций 3/2 3/2
Эффективная площадь сечения 25мм.кв. (CV=1.39) 30мм.кв. (CV=0. 67)
Присоединение Вход=Выход=Выхлоп=G1/4” Вход=Выход=G3/8” Выхлоп=G1/4”
(дляD-__-32-10 Выхлоп=G3/8”)
Рабочая среда Воздух, тонкостьфильтрации неменее 40мкм
Тип управления Электропневматическое (пилотное), пневматическое (непосредственное)
Диапазон рабочего давления 1.5~8 Бар
Максимальное входное давление 12 Бар
Диапазон рабочих температур -5~50 °С
Напряжение питания DC12V(2.5W);DC24V(3W);АC24V(3.5VA); AC110V(2.5VA);AC220V(2.5VA)
Допустимое изменение напр. пит. -15%~+10%
Степень зашиты, класс изоляции IP65, класс F
Макс. частота срабатывания 3 циклов/сек
Мин. время переключения 0.05 сек
Нормальный расход 1000Нл/мин 1400Нл/мин



Пневмораспределители серии D с электромагнитным управлением
Код для заказа   Спецификация Габаритные размеры Схема работы

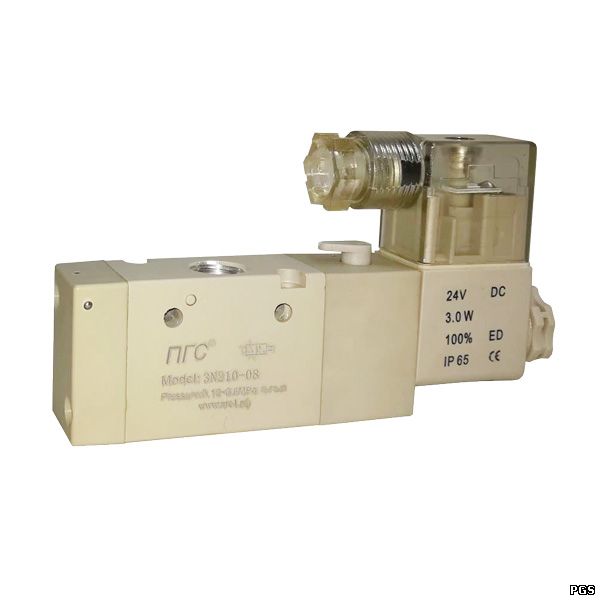

SV-D-ES-32-08 3/2 Пневмораспределитель с Односторонним ЭМУ 3/2 Пневмораспределитель с односторонним электроуправлением G1/4, расход воздуха 2000 Нл/мин

схема работы 3/2 пневмораспределителя с односторонним ЭМУ, ручным дублированием, нормально закрытый

Схема работы 3/2 пнневмораспределителя с односторонним ЭМУ, ручным дублированием, нормально открытый

SV-D-ES-32-10 3/2 Пневмораспределитель с односторонним электроуправлением G3/8 , расход воздуха 2250 Нл/мин
SV-D-EE-32-08 3/2 Пневмораспределитель с двухсторонним ЭМУ 3/2 Пневмораспределитель с двусторонним электроуправлением G1/4 , расход воздуха 2000 Нл/мин Схема работы 3/2пневмораспределителя с двухсторонним ЭМУ, с ручным дублированием, нормально закрытый
SV-D-EE-32-10 3/2 Пневмораспределитель с двусторонним электроуправлением G3/8, расход воздуха 2250 Нл/мин
SV-D-ES-52-08 5/2 Пневмораспределитель с односторонним ЭМУ 5/2 Пневмораспределитель с односторонним электроуправлением G1/4, расход воздуха 2000 Нл/мин Схема работы 5/2 пневмораспределителя с односторонним ЭМУ, пружинным возвратом
SV-D-ES-52-10 5/2 Пневмораспределитель с односторонним электроуправлением G3/8, расход воздуха 2250 Нл/мин

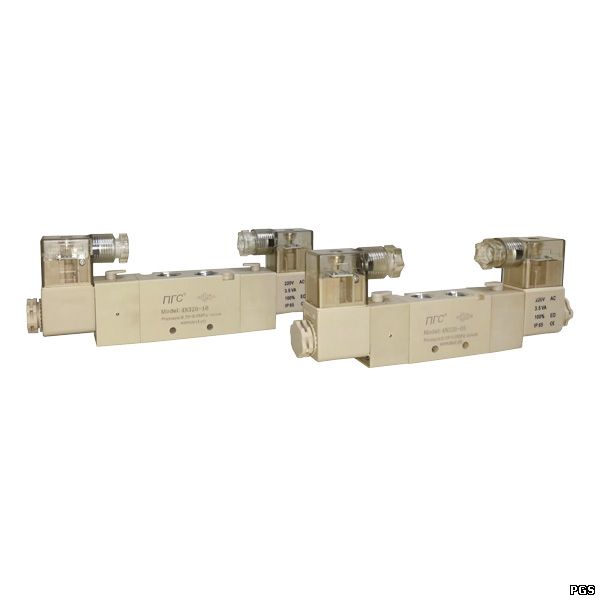

SV-D-EE-52-08 5/3 пневмораспределитель с двухсторонним ЭМУ 5/2 Пневмораспределитель с двусторонним электроуправлением G1/4, расход воздуха 2000 Нл/мин Схема работы 5/2 пневмораспределителя с двухсторонним ЭМУ, ручным дублированием
SV-D-EE-52-10 5/2 Пневмораспределитель с двусторонним электроуправлением G3/8, расход воздуха 2250 Нл/мин
SV-D-EE-53С-08 5/3 Пневмораспределитель с двусторонним электроуправлением G1/4, закрытый центр, расход воздуха 2000 Нл/мин Схемаработы пневмораспределителя
SV-D-EE-53С-10 5/3 Пневмораспределитель с двусторонним электроуправлением G3/8, закрытый центр, расход воздуха 2250 Нл/мин
SV-D-EE-53E-08 5/3 Пневмораспределитель с двусторонним электроуправлением G1/4, открытый центр, расход воздуха 2000 Нл/мин Схема работы пневмораспределителя
SV-D-EE-53E-10 5/3 Пневмораспределитель с двусторонним электроуправлением G3/8, открытый центр, расход воздуха 2250 Нл/мин
SV-D-EE-53P-08 5/3 Пневмораспределитель с двусторонним электроуправлением G1/4, с подачей давления на оба выхода, расход воздуха 2000 Нл/мин Схема работы пневмораспределителя
SV-D-EE-53P-10 5/3 Пневмораспределитель с двусторонним электроуправлением G3/8, с подачей давления на оба выхода, расход воздуха 2250 Нл/мин

Соленоиды (катушки электрические) к пневмораспределителям с ЭМУ серии D


Соленоид (катащка электрическая) к пневмораспределителям серии C SV-COIL-DC12V Соленоид (катушка электрическая) к пневмораспределителям серии C, D, E, клапанам серии F с разъемом и светодиодом. 12В постоянного тока
SV-COIL-DC24V Соленоид (катушка электрическая) к пневмораспределителям серии C, D, E, клапанам серии F с разъемом и светодиодом. 24В постоянного тока
SV-COIL-AC24V Соленоид (катушка электрическая) к пневмораспределителям серии C, D, E, клапанам серии F с разъемом и светодиодом. 24В переменного тока
SV-COIL-AC36V Соленоид (катушка электрическая) к пневмораспределителям серии C, D, E, клапанам серии F с разъемом и светодиодом. 36В переменного тока
SV-COIL-AC110V Соленоид (катушка электрическая) к пневмораспределителям серии C, D, E, клапанам серии F с разъемом и светодиодом. 110В переменного тока
SV-COIL-AC220V Соленоид (катушка электрическая) к пневмораспределителям серии C, D, E, клапанам серии F с разъемом и светодиодом. 220В переменного тока



Пневмораспределители серии D с пневматическим управлением
Код для заказа   Спецификация   Схема работы
SV-D-AS-32-08 Пневмораспределители с пневмоуправлением 3/2 Пневмораспределитель с односторонним пневмоуправлением G1/4, расход воздуха 2000 Нл/мин

Схема работы 3/2 пневмораспределителя с односторонним ПУ, пружинным возвратом, нормально закрытый

Схема работы 3/2 пневмораспределителя с односторонним ПУ, пружинным возвратом, нормально открытый



SV-D-AS-32-10 3/2 Пневмораспределитель с односторонним пневмоуправлением G3/8 , расход воздуха 2250 Нл/мин
SV-D-AА-32-08 3/2 Пневмораспределитель с двусторонним пневмоуправлением G1/4 , расход воздуха 2000 Нл/мин Схема работы 3/2 пневмораспределителя с двухсторонним ПУ, нормально закрытый
SV-D-AА-32-10 3/2 Пневмораспределитель с двусторонним пневмоуправлением G3/8, расход воздуха 2250 Нл/мин
SV-D-AS-52-08 5/2 Пневмораспределитель с односторонним пневмоуправлением G1/4, расход воздуха 2000 Нл/мин Схема работы пневмораспределителя
SV-D-AS-52-10 5/2 Пневмораспределитель с односторонним пневмоуправлением G3/8, расход воздуха 2250 Нл/мин
SV-D-AA-52-08 5/2 Пневмораспределитель с двусторонним пневмоуправлением G1/4, расход воздуха 2000 Нл/мин Схема работы 5/2 пневмораспределителя с двухсторонним ПУ
SV-D-AA-52-10 5/2 Пневмораспределитель с двусторонним пневмоуправлением G3/8, расход воздуха 2250 Нл/мин
SV-D-AA-53С-08 5/3 Пневмораспределитель с двусторонним пневмоуправлением G1/4, закрытый центр, расход воздуха 2000 Нл/мин Схема работы 5/3 пневмораспределителя с двухсторонним ПУ, закрытым центром
SV-D-AA-53С-10 5/3 Пневмораспределитель с двусторонним пневмоуправлением G3/8, закрытый центр, расход воздуха 2250 Нл/мин
SV-D-AA-53E-08 5/3 Пневмораспределитель с двусторонним пневмоуправлением G1/4, открытый центр, расход воздуха 2000 Нл/мин Схема работы 5/3 пневмораспределителя с двухсторонним ПУ, открытым центром
SV-D-AA-53E-10 5/3 Пневмораспределитель с двусторонним пневмоуправлением G3/8, открытый центр, расход воздуха 2250 Нл/мин
SV-D-AA-53P-08 5/3 Пневмораспределитель с двусторонним пневмоуправлением G1/4, с подачей давления на оба выхода, расход воздуха 2000 Нл/мин Схема работы 5/3 пневмораспределителя с двухсторонним ПУ с подачей на оба выхода
SV-D-AA-53P-10 5/3 Пневмораспределитель с двусторонним пневмоуправлением G3/8, с подачей давления на оба выхода, расход воздуха 2250 Нл/мин

Таблица совместимости (аналоги) 5/2, 5/3 пневмораспределителей серии D с пневмораспределителями других производителей и поставщиков

Номенклатура Specialist Airtac Пневмоаппарат, г. Москва Camozzi Festo SMC Pneumax Norgren
SV-D-ES-52-10 4V310-10 5Р-10-233-3 454-015-02       V52C517A-A2
SV-D-EE-52-08 4V320-08   454-015-02
SV-D-EE-52-10 4V320-10 5Р-10-232-3 454-011-22       V52C511A-A2
SV-D-EE-53C-08 4V330C-08   454-011-22
SV-D-EE-53C-10 4V330C-10 5Р-10-331-3 464-011-22       V52C611A-A2
SV-D-EE-53E-08 4V330E-08   464-011-22
SV-D-EE-53E-10 4V330E-10 5Р-10-332-3 474-011-22       V52C711A-A2
SV-D-EE-53P-08 4V330P-08   474-011-22
SV-D-EE-53P-10 4V330P-10           V52C811A-A2

Инженеры технической группы помогут Вам правильно подобрать оборудование
Отправить заявку

Более подробная техническая информация в каталоге компании Общая техническая информация о пневмораспределителях серии D
или по телефонам: +7-495-943-78-72

                   GSM: +7-926-004-01-60
                 e-mail: specialistpodolsk@gmail.com
