Более подробная техническая информация в каталоге компании Пневмоцилиндры серии SET
или по телефонам: +7-495-943-78-72
                   GSM: +7-926-004-01-60

                e-mail: specialistpodolsk@gmail.com

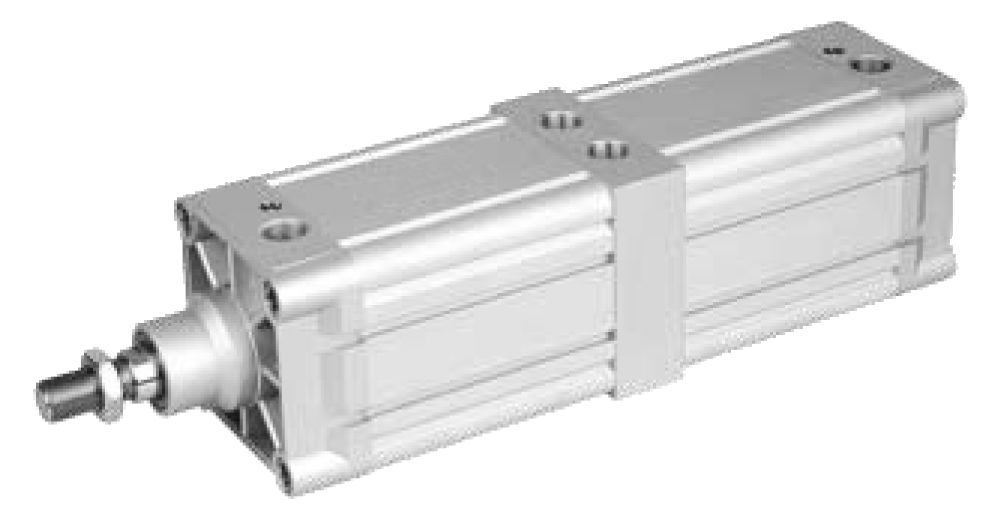

Пневмоцилиндры серии SET - это тандемы, производимые на базе пневмоцилиндров серии SR. По вашему запросу возможно изготовление пневмоцилиндра с 3-мя и 4-мя поршнями. Пневмоцилиндры данной серии поставляются с диаметром поршня  от 32 мм до 125 мм и ходом до 1500 мм. Присоединительные размеры передней и задней крышек соответствуют ISO6431.



Пример заказа пневмоцилиндра серии SET
Пневмоцилиндры серии SET SC -SET -32 x50 -S
1 2 3 4 5
1 Пневмоцилиндр
2 Серия SET
3 Диаметр поршня от 32 до 125 мм
4 Ход цилиндра. мм
5 Пусто - без магнита на поршне, шток стандартный
  S- магнит на поршне, шток стандартный
SR- магнит на поршне, шток-нержавеющая сталь
R-без магнита, шток-нержавеющая сталь

Технические характеристики пневмоцилиндров серии SET
Диаметр,мм 32 40 50 63 80 100 125
Действие Двухстороннее
Рабочая среда Воздух (после фильтра 40мкм)
Крепление Стандартное, FA, FB,CA,CB, LB,CR
Диапазон рабочего давления 1~9 Бар
Максимальное входное давление 13.5 Бар
Диапазон рабочих температур 0~70 °C
Диапазон скорости перемещения поршня пневмоцилиндра 50~800мм/с
Наличие демпфирования 20 мм 26 мм
Присоединительная резьба G1/8" G1/4" G3/8" G1/2"

Элементы крепления пневмоцилиндров
Лапы монтажные пневмоцилиндра Лапы монтажные пневмоцилиндра Передний и задний фланцы пневмоцилиндра Передний и задний фланец пневмоцилиндра
Диаметр поршня цилиндра Код для заказа Диаметр поршня цилиндра Код для заказа
32-125 мм SC-SR/SE-LB-(диаметр поршня цилиндра) 32-125 мм SC-SR/SE-FA-(диаметр поршня цилиндра)

Проушина пневмоцилиндра Цапфа задняя охватываемая (проушина) Цапфа охватывающая Цапфа задняя охватывающая (вилка)
Диаметр поршня цилиндра Код для заказа Диаметр поршня цилиндра Код для заказа
32-125 мм SC-SR/SE-CA-(диаметр поршня цилиндра) 32-125 мм SC-SR/SE-CB(диаметр поршня цилиндра)

Цапфа пневмоцилиндра Цапфа центральная резьбовая Опоры для цапфы пневмоцилиндра Опоры для цапфы резьбовой
Диаметр поршня цилиндра Код для заказа Диаметр поршня цилиндра Код для заказа
32-125 мм SC-SR/SE-TC-(диаметр поршня цилиндра) 32-125 мм SC-SR/SE-TCO-(диаметр поршня цилиндра)

Элементы крепления штока пневмоцилиндров

Вилкообразная головка Вилкообразная головка Наконечник штока Наконечник
Диаметр цилиндра Код для заказа Диаметр цилиндра Код для заказа
32 SC-Y-M10x1.25 32 SC-I-M10x1.25
40 SC-Y-M12x1.25 40 SC-I-M12x1.25
50,63 SC-Y-M16x1.5 50,63 SC-I-M16x1.5
80,100 SC-Y-M20x1.5 80,100 SC-I-M20x1.5
125 SC-SC-Y-M27x2 125 SC-I-M27x2

Сферический наконечник Сферический наконечник Компенсационная муфта Шаровой шарнир (компенсационная муфта, гибкое соединение)
Диаметр цилиндра Код для заказа Диаметр цилиндра Код для заказа
32 SC-UJ-M10x1.25 32 SC-FJ-M10x1.25
40 SC-UJ-M12x1.25 40 SC-FJ-M12x1.25
50,63 SC-UJ-M16x1.5 50,63 SC-FJ-M16x1.5
80,100 SC-UJ-M20x1.5 80,100 SC-FJ-M20x1.5
125 SC-UJ-M27x2 125 SC-FJ-M27x2

Элементы защиты пневмоцилиндров

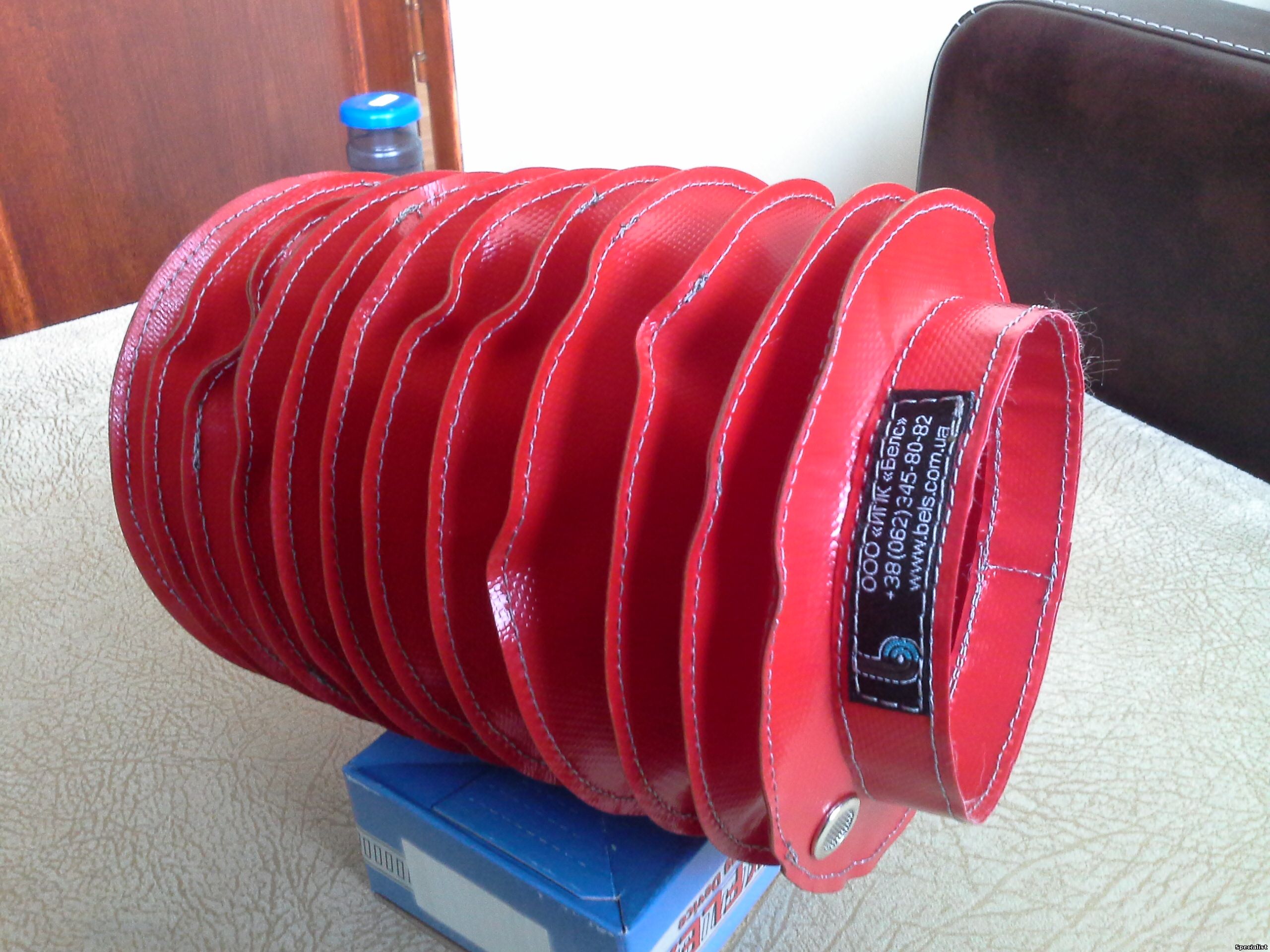

Защита штока
Защита штока пневмоцилиндра Диаметр пневмоцилиндра Код для заказа
8-400мм SC-G-(Диаметр поршня)

Инженеры технической группы помогут Вам правильно подобрать оборудование
отправить заявку
