Более подробная информация об пневмодросселях с обратным клапаном серии ESA, ESASF, ESL на сайте компании

или по телефонам: +7-495-943-78-72
                   GSM: +7-926-004-01-60

                 e-mail: specialistpodolsk@gmail.com

Пневмодроссель с обратным клапаном предназначен для регулирования расхода воздуха в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических приводах и системах управления.

Пневмодроссели с обратным клапаном серия ESA, ESASF, ESL

Инженеры технической группы помогут Вам правильно подобрать оборудование


Технические характеристики пневмодросселей серии ESA

Модель ØD Ød A B E
SF-ESA4 4 3.2 14 25.7 39.5
SF-ESA6 6 4.3 20 41.9 47.6
SF-ESA8 8 4.3 22 45.6 52.6
SF-ESA10 10 4.3 26 52.3 63.1
SF-ESA12 12 4.3 32 55 74.2


Технические характеристики пневмодросселей серии ESASF
Пневмодроссель                                                               Пневмодроссель
Модель

L A B C ØD Ød G H
Регулировка от резьбы
к цанге
Регулировка от цанги
к резьбе
SF-ESASF G01-04 SF-ESASF 04-G01 46.3 14 25.7 15.1 4 3.2 G1/8" 14
SF-ESASF G01-06 SF-ESASF 06-G01 54 20 41.9 165 6 4.3 G1/8" 14
SF-ESASF G02-06 SF-ESASF 06-G02 56.5 20 41.9 16 6 4.3 G1/4" 17
SF-ESASF G02-08 SF-ESASF 08-G02 58.8 22 45.6 18.1 8 4.3 G1/4" 14
SF-ESASF G03-08 SF-ESASF 08-G03 61.3 22 45.6 18.1 8 4.3 G3/8" 17
SF-ESASF G02-10 SF-ESASF 10-G02 62.8 22 45.6 18.1 10 4.3 G1/4" 20
SF-ESASF G03-10 SF-ESASF 10-G03 71.3 26 52.3 20.4 10 4.3 G3/8" 17
SF-ESASF G04-10 SF-ESASF 10-G04 72.8 26 52.3 20.4 10 4.3 G1/2" 20
SF-ESASF G02-12 SF-ESASF 12-G02 76.8 26 52.3 20.4 12 4.3 G1/4" 24
SF-ESASF G03-12 SF-ESASF 12-G03 82.6 32 55 23.2 12 4.3 G3/8" 17
SF-ESASF G04-12 SF-ESASF 12-G04 83.6 32 55 23.2 12 4.3 G1/2" 17

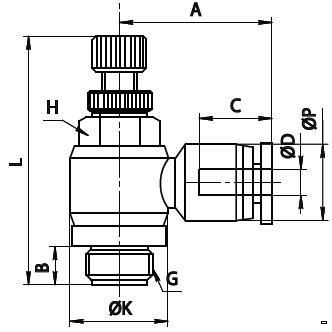

Технические характеристики пневмодросселей серии ESL
Пневмодроссель                                                                                                   Пневмодроссель
Модель

L A B C ØD ØP ØK G H
В клапан В цилиндр
SF-ESL 4-М5B SF-ESL 4-М5 28.2 20 3.8 12.1 4 10 - М5х0,8 8
SF-ESL 4-G01B SF-ESL 4-G01 41.1 22.5 5.7 15.1 4 10 14.4 G1/8" 14
SF-ESL 4-G02B SF-ESL 4-G02 48.8 24.3 8.3 15.1 4 10 18.3 G1/4" 17
SF-ESL 6-М5B SF-ESL 6-М5 28.2 21.9 3.8 12.1 6 10 - М5х0,8 8
SF-ESL 6-G01B SF-ESL 6-G01 41.1 23.4 5.7 16 6 12 14.4 G1/8" 14
SF-ESL 6-G02B SF-ESL 6-G02 48.8 25.5 8.3 16 6 12 18.3 G1/4" 17
SF-ESL 8-G01B SF-ESL 8-G01 41.1 25.6 5.7 18.1 8 14 14.4 G1/8" 14
SF-ESL 8-G02B SF-ESL 8-G02 48.8 28.7 8.3 18.1 8 14 18.3 G1/4" 17
SF-ESL 8-G03B SF-ESL 8-G03 54.5 29.6 13.9 18.1 8 14 22 G3/8" 21
SF-ESL 8-G04B SF-ESL 8-G04 60 32.6 11 18.1 8 14 28 G1/2" 24
SF-ESL 10-G01B SF-ESL 10-G01 41.1 30.1 5.7 20.4 10 17 14.4 G1/8" 17
SF-ESL 10-G02B SF-ESL 10-G02 48.8 32.3 8.3 20.4 10 17 18.3 G1/4" 17
SF-ESL 10-G03B SF-ESL 10-G03 54.5 32.9 3.9 20.4 10 17 22 G3/8" 21
SF-ESL 10-G04B SF-ESL 10-G04 60 35.9 11 20.4 10 17 28 G1/2" 24
SF-ESL 12-G02B SF-ESL 12-G02 48.8 33.5 8.3 23.2 12 20 18.3 G1/4" 21
SF-ESL 12-G03B SF-ESL 12-G03 54.5 35.6 13.9 23.2 12 20 22 G3/8" 21
SF-ESL 12-G04B SF-ESL 12-G04 60 36.6 11 23.2 12 20 28 G1/2" 24

Инженеры технической группы помогут Вам правильно подобрать оборудование


Более подробная техническая информация об пневмодросселях с обратным клапаном серии ESA, ESASF, ESL на сайте компании

или по телефонам: +7-495-943-78-72
                    GSM: +7-926-004-01-60

                  e-mail: specialistpodolsk@gmail.com
